齒輪齒條間隙怎么消除呢？

齒輪齒條間隙怎么消除呢？以下方法供參考了解，技術問題最好直接向我司技術尋求幫助。

工作行程很大的大型數(shù)控機床通常采用齒輪齒條來實現(xiàn)進給運動。

進給力不大時，可以采用類似于園柱齒輪傳動中的雙薄片齒輪結構，通過錯齒的方法來消除間隙；

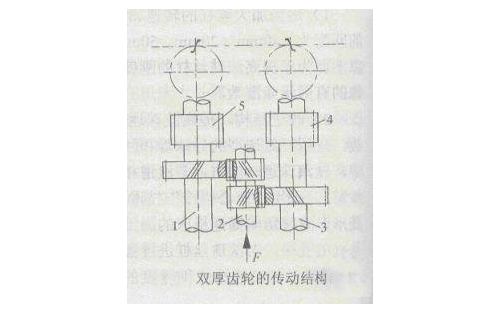

當進給力較大時，通常采用雙厚齒輪的傳動結構，如下圖。

進給運動由軸2輸入，通過兩對斜齒輪將運動傳給軸1和軸3，然后由兩個直齒輪4和5去傳動齒條，帶動工作臺移動。軸2上面兩個斜齒輪的螺旋線的方向相反。

如果通過彈簧在軸2上用一個軸向力F，使斜齒輪產生微量的軸向移動，這時軸1和軸3便以相反的方向轉過微小的角度，使齒輪4和5分別與齒條的兩齒面貼緊，消除了間隙。
