一種大型數控龍門銑床縱向齒輪齒條傳動要求
2020-06-18 15:42:54
峰茂傳動
0

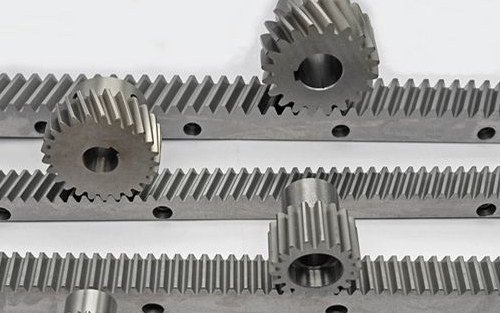

一種大型數控龍門銑床，縱向傳動采用齒輪齒條機構。齒條模數為4，單根齒數為36。根據機床龍門縱向全程位移精度的要求誤差不超過正負0.20毫米，確定齒條精度為6級。其中最主要的是齒距積累偏差：?jiǎn)胃X條452.33毫米上不超過正負0.04毫米；裝配后在12根齒條全長5428毫米上不超過正負0.10毫米。
用在大型數控龍門銑床縱向傳動上的齒輪齒條機構，齒條需要進行磨齒加工，以達到精密性要求。如有不清楚的地方或相關齒條加工需求，可向峰茂廠家免費咨詢。
